Prenons l'exemple d'un poêle à bois ou un poêle à granulés qui diffuse naturellement sa chaleur par rayonnement et convection naturelle. Problème : la chaleur reste concentrée autour de l’appareil et ne se répartit pas uniformément dans la pièce ou les pièces voisines.

Le ventilateur vient résoudre cette limite :

• il accélère la diffusion de l’air chaud jusqu’à 220°C,
• il rend la température ambiante d’une pièce plus homogène et confortable,
• il permet, via des gaines, de chauffer plusieurs pièces avec un seul poêle.

Le ventilateur souffle uniquement de l’air sain réchauffé par l’échange thermique : il ne met jamais l’air en contact direct avec les fumées de combustion.

Où se trouve le ventilateur dans un poêle ?

La position et le rôle du ventilateur varient selon le type d’appareil :

• Insert ou foyer fermé

Le ventilateur est intégré sous ou derrière le foyer. Il souffle l’air chaud par des grilles frontales ou via un réseau de gaines.

• Poêle à granulés

Ces appareils sont toujours équipés de ventilateurs intégrés :
- un extracteur de fumées,
- un ventilateur de convection, situé en bas ou à l’arrière, qui diffuse l’air chaud dans la pièce.

• Systèmes centralisés de répartition d’air chaud

Le ventilateur est déporté dans les combles, pour aspirer l’air chaud autour du conduit et le redistribuer par des gaines isolées.

Ventilateur centrifuge

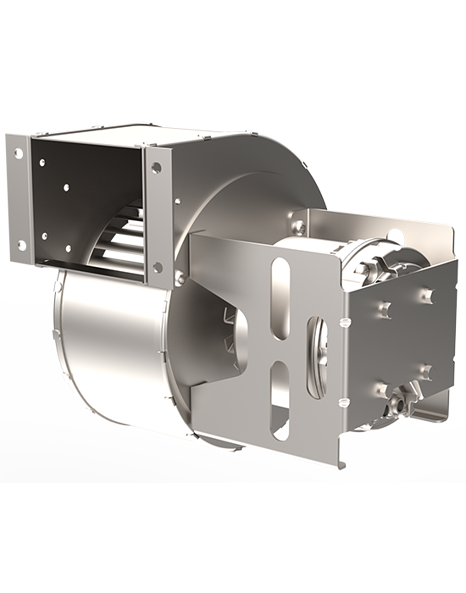

Le ventilateur centrifuge en forme d’escargot, de type action simple ouïe pour air chaud aspire l’air au centre et le rejette par une sortie latérale. Le ventilateur à action simple ouïe présente l’avantage d’être peu bruyant.
Il est adapté pour le transport de l’air chaud dans des réseaux de gaines, car il offre une pression plus élevée.

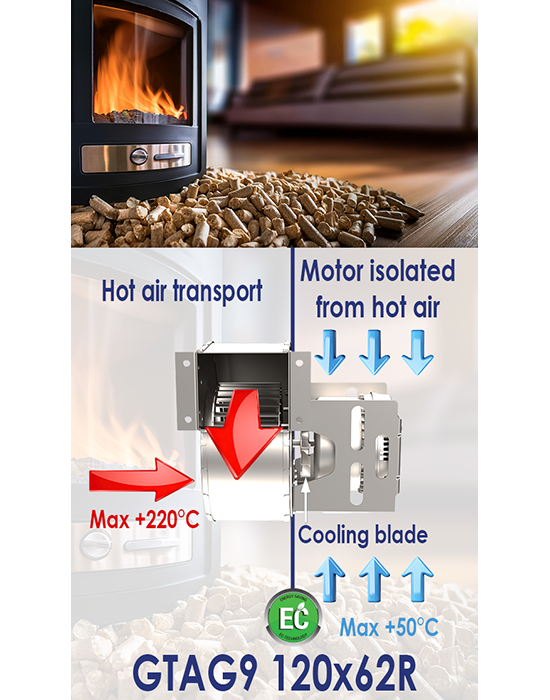

Comment le moteur du ventilateur est-il protégé de la chaleur ?

Les moteurs de ventilateurs pour air chaud doivent être protégés de la chaleur intense. Plusieurs solutions existent :

• Positionnement hors du flux chaud (moteur à l’extérieur de la volute, séparé de la turbine).
• Isolation thermique avec cloisons ou joints résistants.
• Refroidissement naturel par l’air ambiant de la pièce.
• Ailette de refroidissement sur l’arbre du moteur.



Les ventilateurs EC : la nouvelle génération

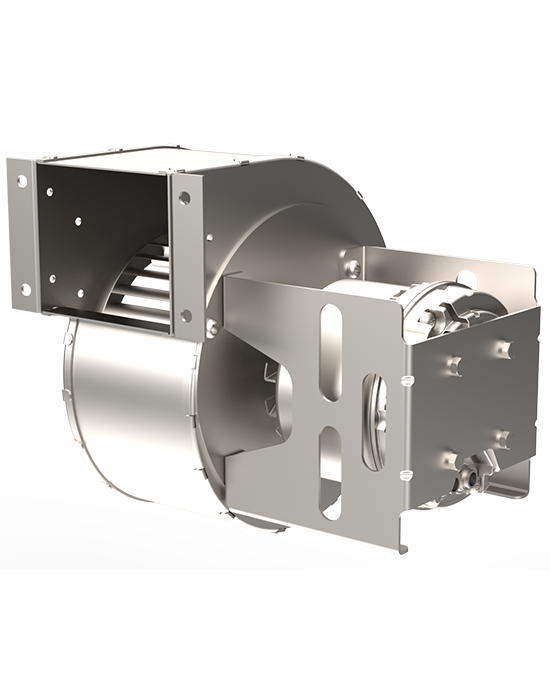

Notre ventilateur pour air chaud ECOFIT GTAG9 120x62R intègre la technologie EC (Electronic Commutation), une technologie basée sur des moteurs brushless à haut rendement.
Les avantages des ventilateurs EC :

• Économie d’énergie
• Fonctionnement silencieux
• Durée de vie prolongée grâce à l’absence de balais et à une meilleure gestion thermique.
• Compatibilité avec les régulations modernes et la domotique (commande 0–10 V, PWM, Modbus, etc.).

Résultat : plus de confort thermique, moins de bruit et des économies d’énergie.

Conclusion

Le ventilateur est un élément essentiel pour améliorer le confort d’un poêle à bois ou à granulés :

• il diffuse la chaleur rapidement et uniformément,
• il permet de chauffer plusieurs pièces avec un seul appareil,
• il offre, avec la technologie EC, une solution plus silencieuse, plus durable et plus économe en énergie.

Notre ventilateur GTAG9 120x62R est particulièrement bien adapté pour ces applications grâce à :

• Sa technologie EC intégrée
• Son moteur protégé contre le flux d’air chaud
• Sa technologie de ventilation centrifuge offrant une pression élevée pour le transport de l’air chaud dans un circuit de gaines

Ce ventilateur est aussi adapté pour toute autre application nécessitant un besoin de véhiculer de l’air jusqu’à une température de 220°C.
