Condensateurs

Accessoires pour ventilateurs ECOFIT


Les moteurs AC monophasés nécessitent un condensateur pour fonctionner. Il est raccordé sur la phase auxiliaire du moteur. La valeur du condensateur exprimée en µF est indiquée sur nos pages catalogues et nos fiches techniques internet de ventilateurs.

Les condensateurs sont généralement livrés séparément, sauf sur certains modèles de ventilateurs déjà raccordés à un condensateur.

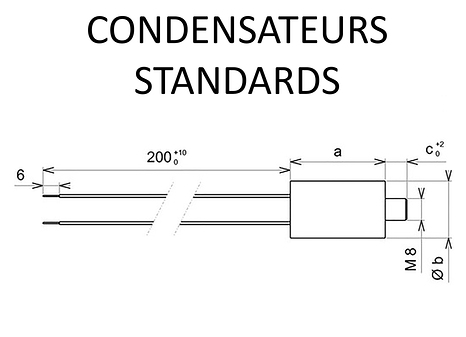

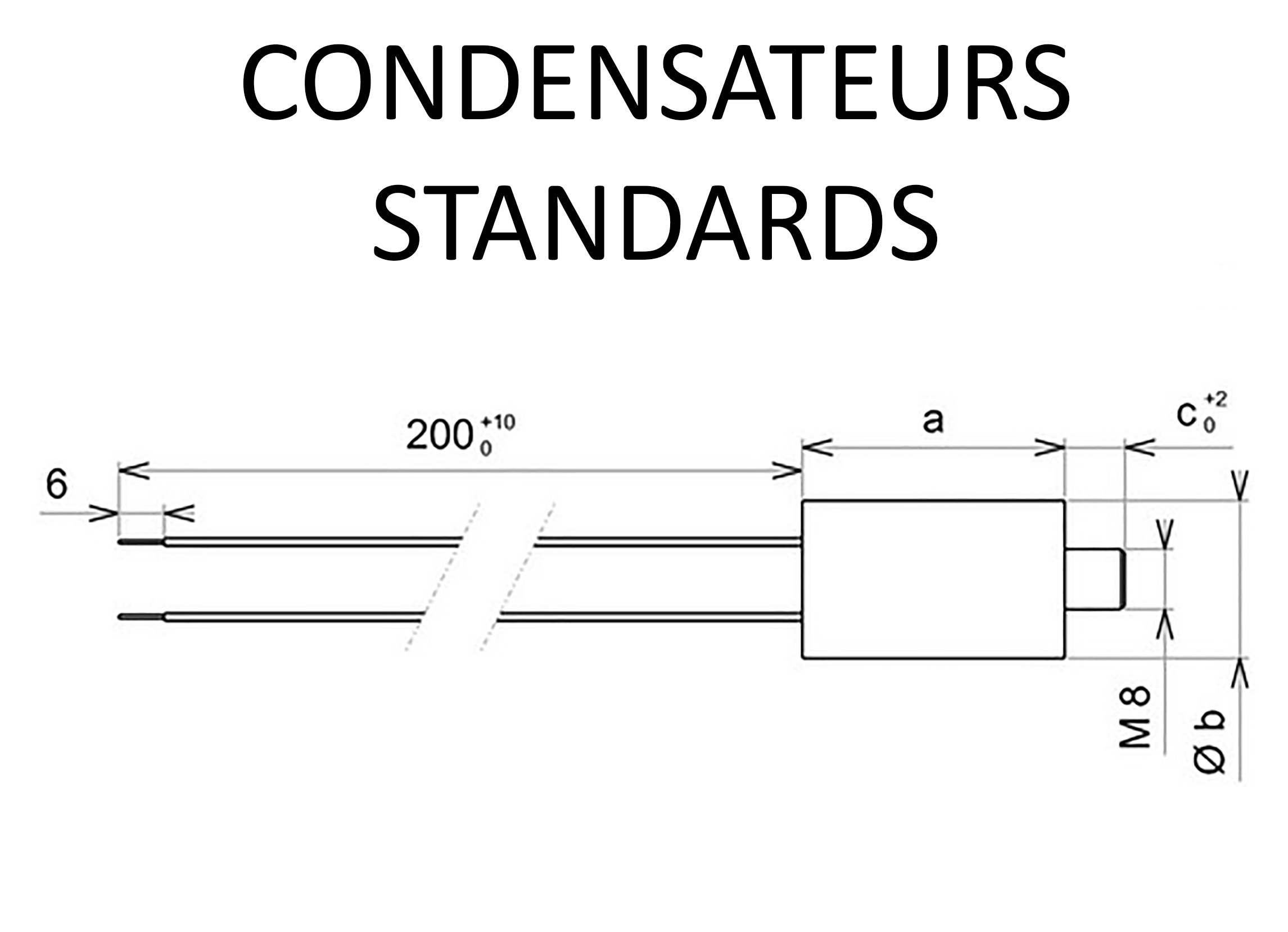

Code µF a Øb c Boîtier Fils Umax. T°C
19001 0,5 35 21 8 Aluminium 0,5 400 Volts -25°C / +85°C
19040 1 48 21 8 Aluminium 0,5 400 Volts -25°C / +85°C
19005 1,5 48 21 8 Aluminium 0,5 400 Volts -25°C / +85°C
19008 2 48 21 8 Aluminium 0,5 400 Volts -25°C / +85°C
19011 2,5 48 25 8 Aluminium 0,5 400 Volts -25°C / +85°C
19012 3 48 25 8 Aluminium 0,5 400 Volts -25°C / +85°C
19049 3,5 48 25 8 Aluminium 0,5 400 Volts -25°C / +85°C
19019 4 66 25 8 Aluminium 0,5 400 Volts -25°C / +85°C
19053 4,5 66 25 8 Aluminium 0,5 400 Volts -25°C / +85°C
19131 5 49 30 8 Aluminium 0,5 400 Volts -25°C / +85°C
19016 6 66 28 8 Aluminium 0,5 400 Volts -25°C / +85°C
19248 7 66 28 8 Aluminium 0,5 400 Volts -25°C / +85°C
19147 8 66 32 8 Aluminium 0,5 400 Volts -25°C / +85°C
19065 10 66 35 8 Aluminium 0,5 400 Volts -25°C / +85°C
19061 12 84 35 8 Aluminium 0,5 400 Volts -25°C / +85°C
19140 14 66 40 8 Aluminium 0,5 400 Volts -25°C / +85°C
19149 16 84 35 8 Aluminium 0,5 400 Volts -25°C / +85°C
19067 18 68 45 10 Aluminium 0,5 400 Volts -25°C / +85°C

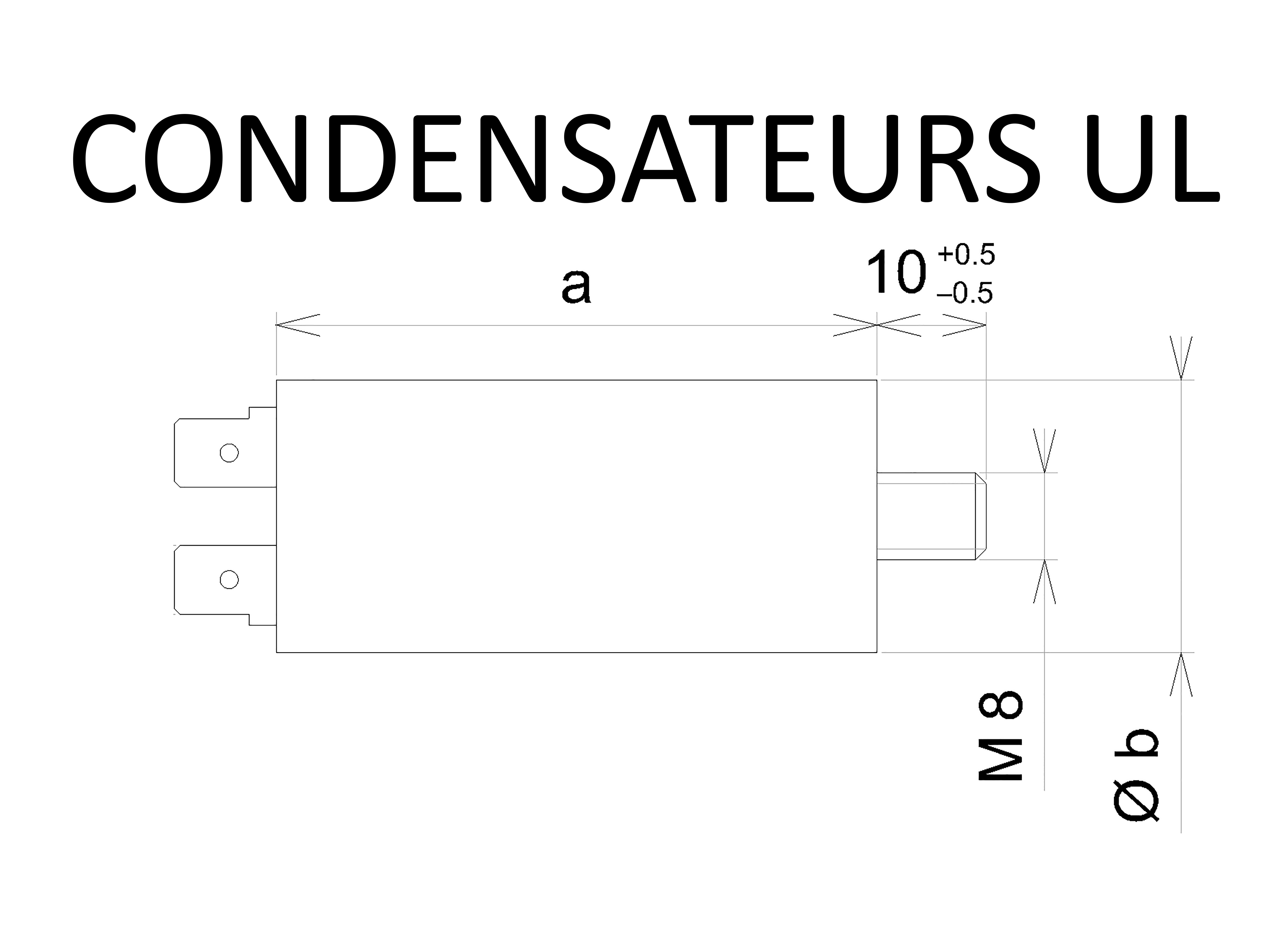

CONDENSATEURS UL
Code µF a Øb c Boitier Connectique Umax T°C Disposition

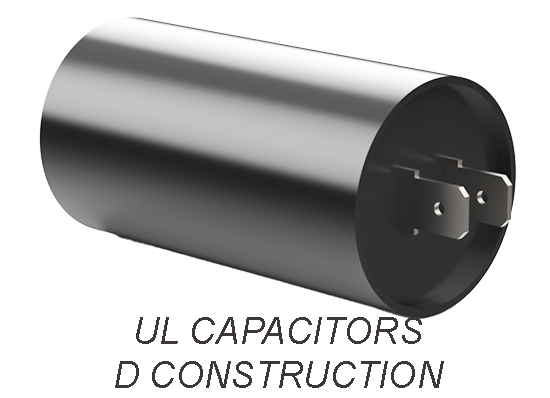

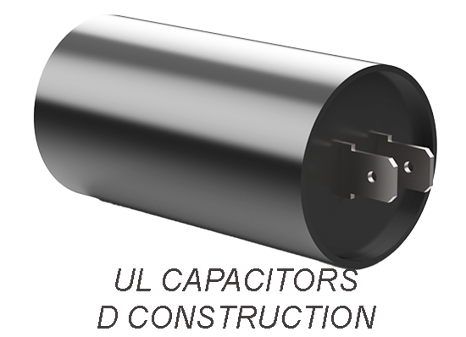

19208-0 1,5 49 25 10 Plastique Cosses 2.8mm 425 Volts -25°C / +70°C D
19217-0 2 49 25 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D
19218-0 2,5 55 25 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D
19219-0 3 55 25 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D
19232-0 3,5 55 28 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D
19220-a 4 55 28 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D
19216-0 5 55 32 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D
19221-a 6 55 32 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C D

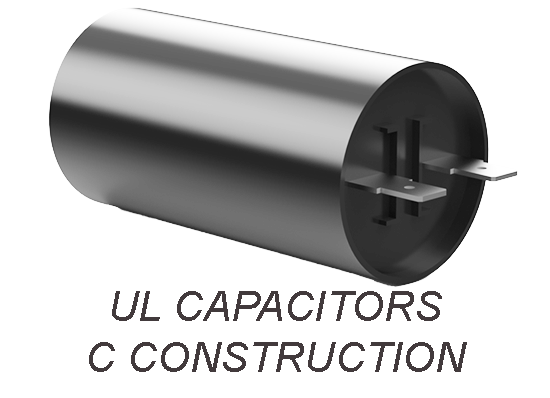

19227-0 7 58 36 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19222-0 8 58 36 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19223-0 10 70 36 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19224-0 14 70 40 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19251-0 16 92 40 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19225-0 18 92 40 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19252-0 20 92 40 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19226-0 22 92 40 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19257-0 25 92 45 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
19256-0 30 92 45 10 Plastique Cosses 6.35mm 425 Volts -25°C / +70°C C
