Régulateur de ventilateur ECOFIT

Accessoires pour ventilateurs ECOFIT

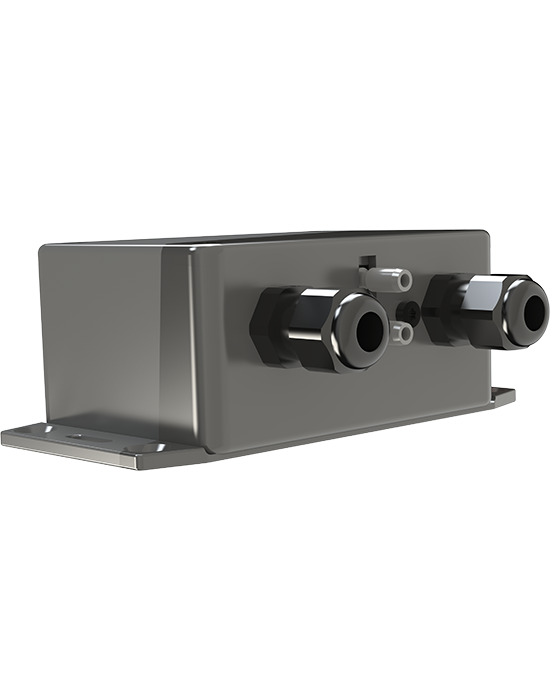

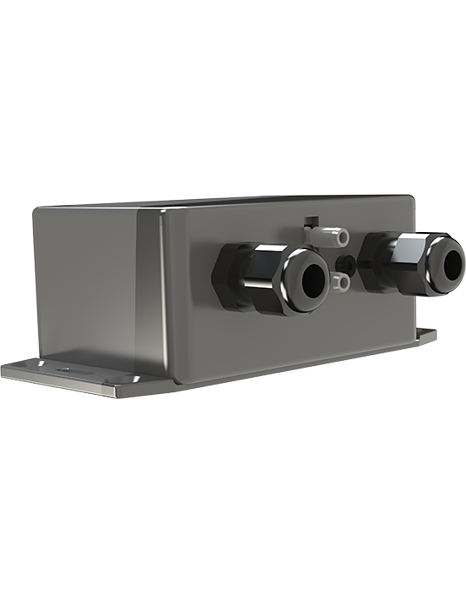

Le régulateur de ventilateur ECOFIT est spécialement conçu pour piloter les moto-turbines EC de diamètres 180mm à 337mm.

Il s’agit d’une extension des électroniques des moteurs G9 et V8. Il permet de piloter le moteur à travers le régulateur de ventilateur pour obtenir des courbes en débit constant ou pression constante.

Un logiciel spécialement conçu permet d’adapter les données du débit constant ou de la pression constante. Le logiciel Programmation de Régulateur de Ventilateur ECOFIT et le câble pour connecter votre ordinateur au régulateur sont disponibles chez ECOFIT.

Un capteur de pression est intégré dans le régulateur de ventilateur, afin de livrer au micro-contrôleur l’information de pression différentielle.

Le câble de commande du moteur est connecté au régulateur de ventilateur. Un nouveau câble de commande est connecté au régulateur de ventilateur et devient la nouvelle interface utilisateur. Il est destiné à piloter la pression ou le débit d’air via un potentiomètre ou un signal 0-10V.

Pour la pression constante, les ouïes d’entrée d’air standard conviennent.

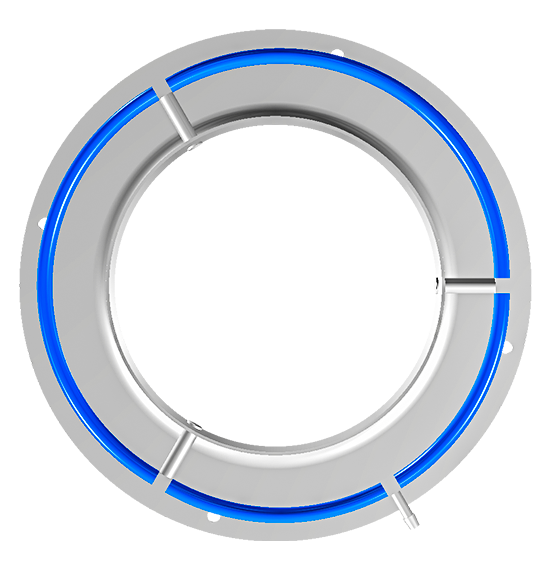

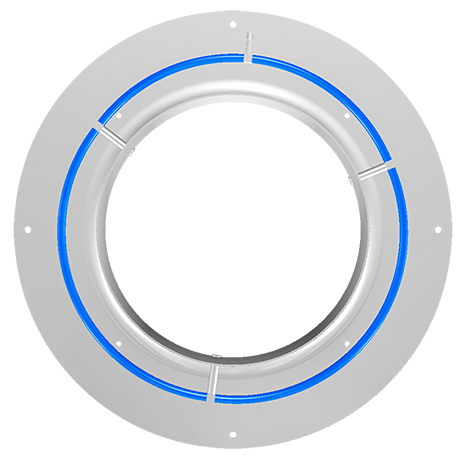

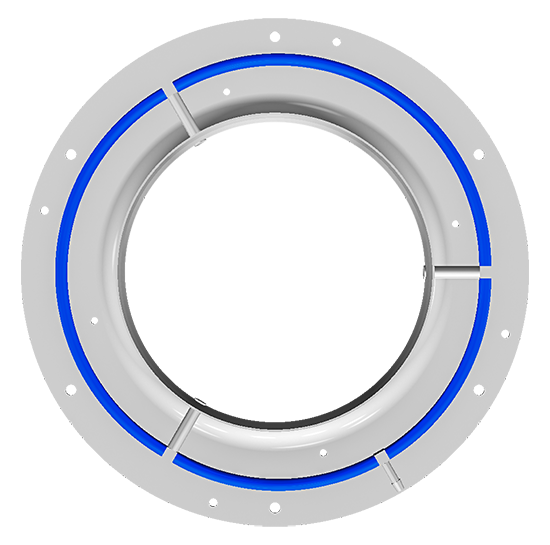

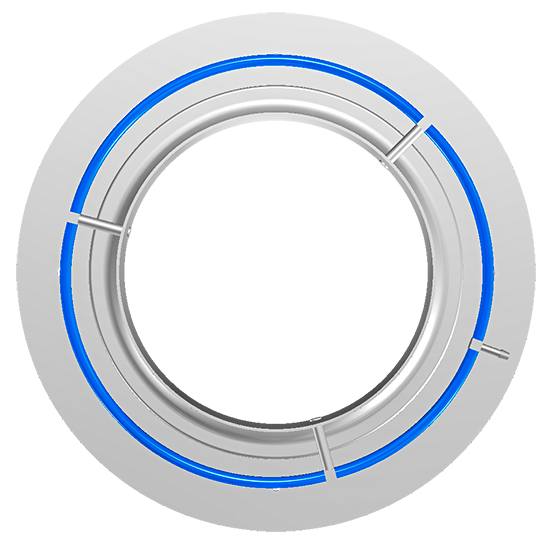

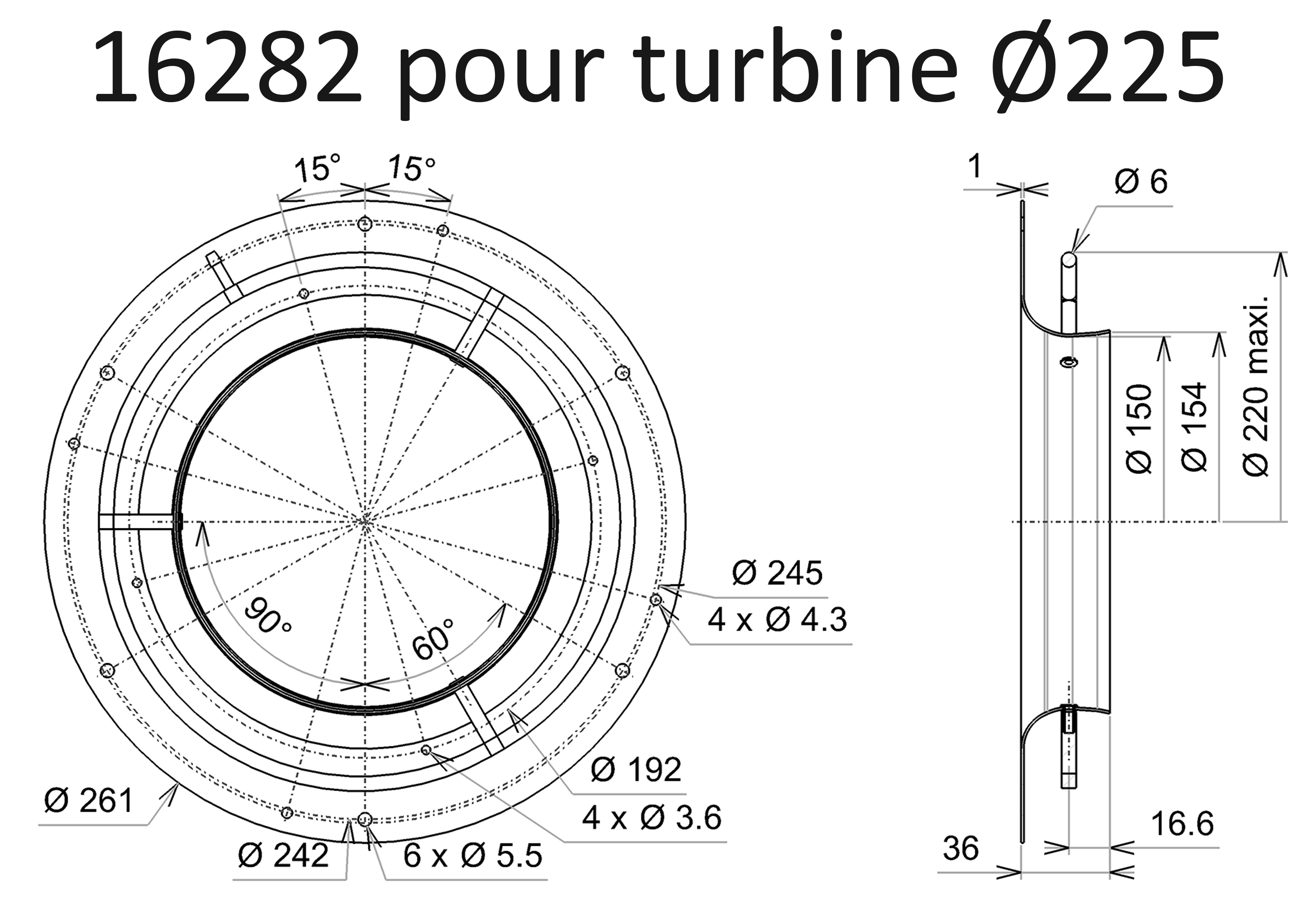

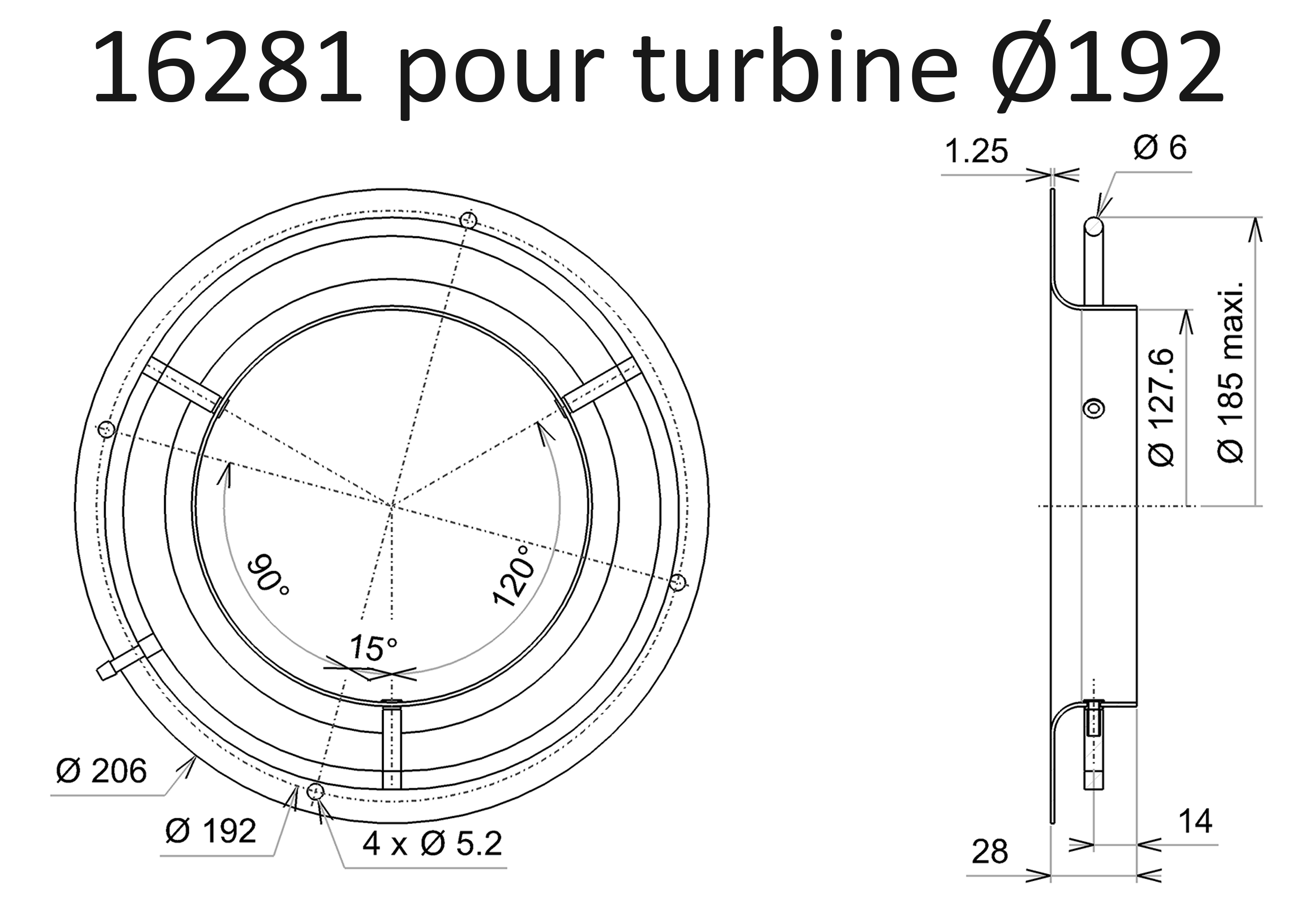

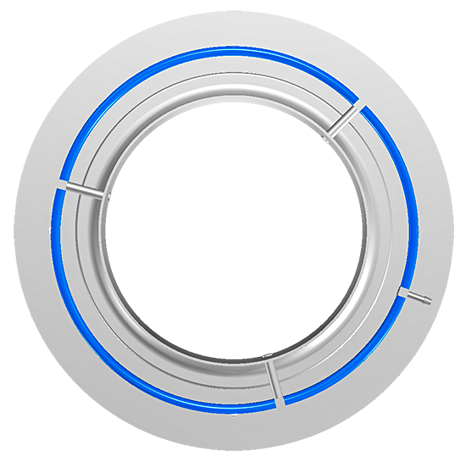

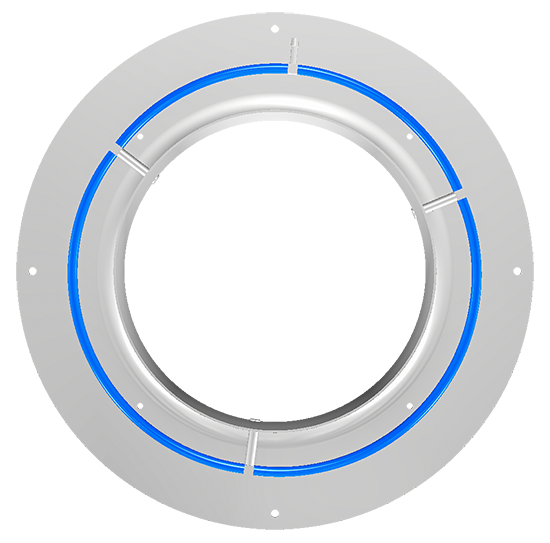

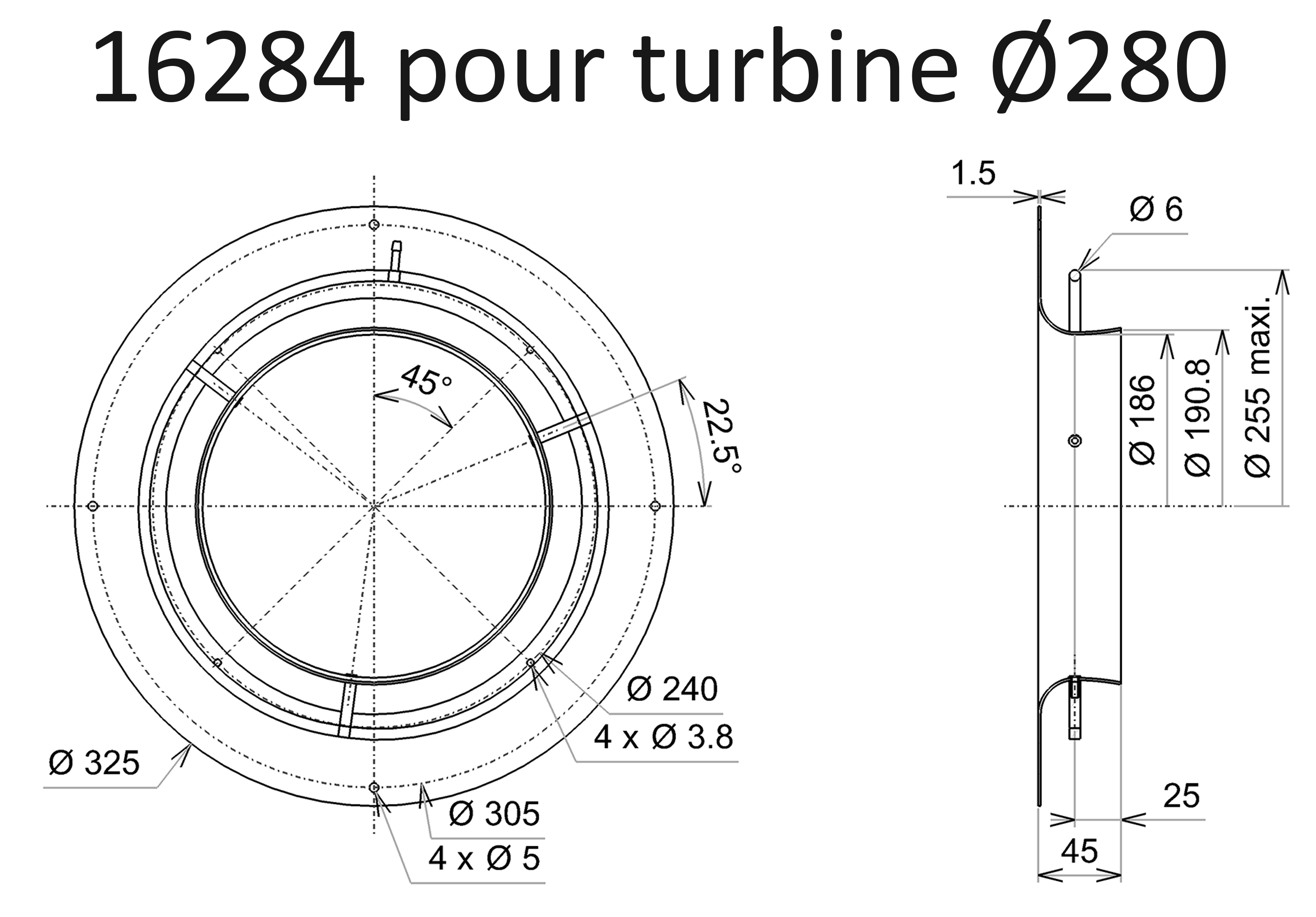

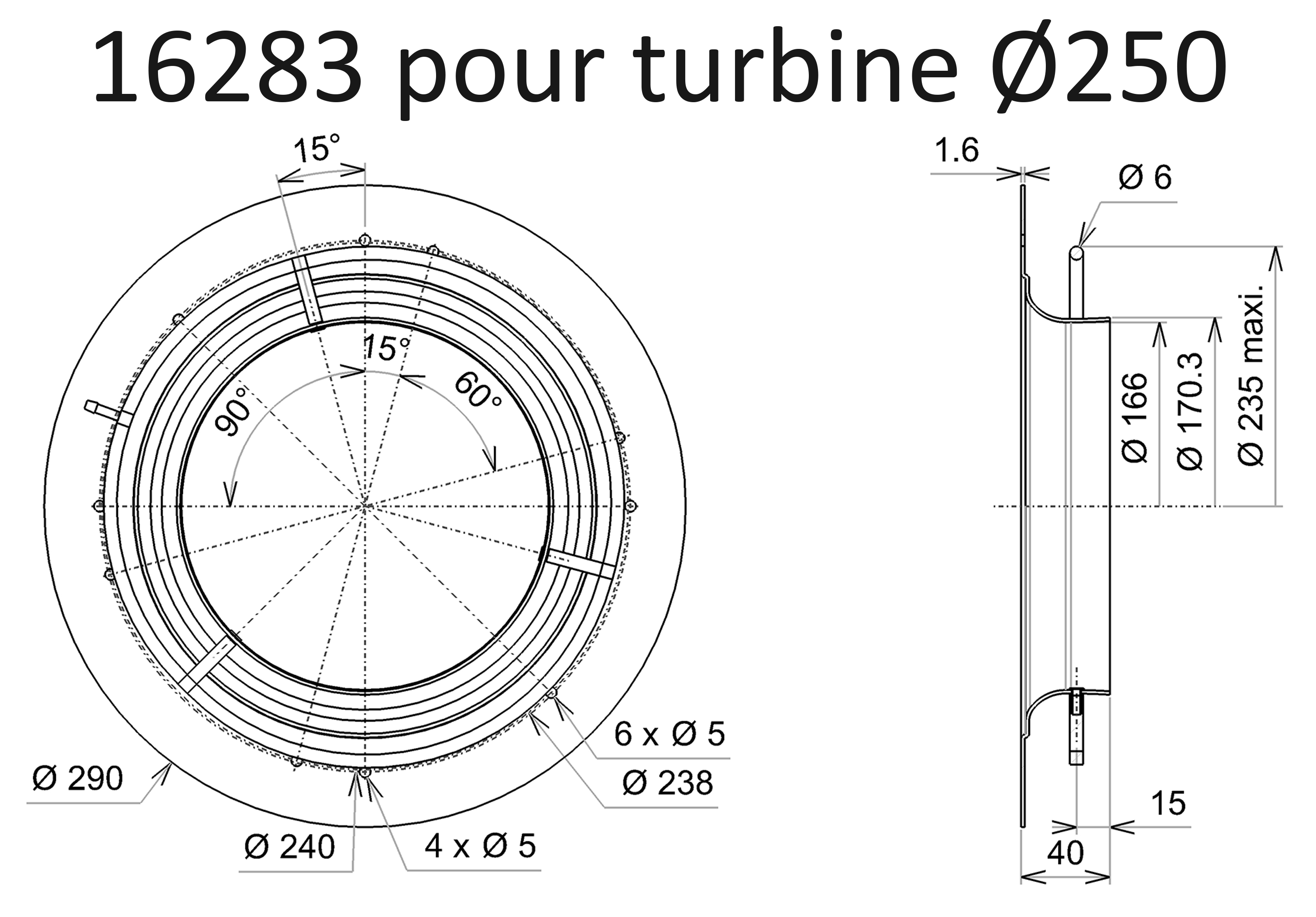

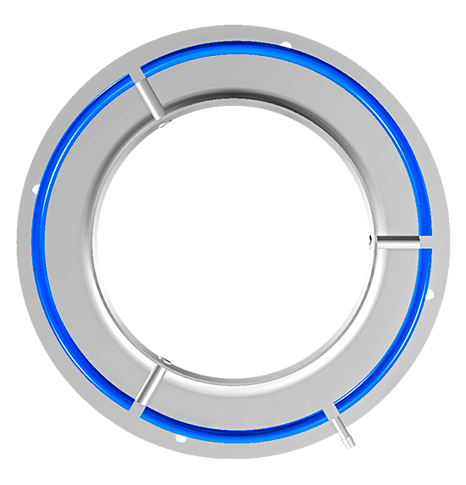

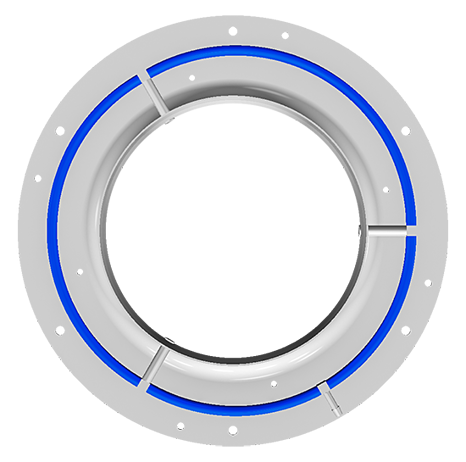

Pour le débit constant (schéma ci-contre), il est nécessaire d’intégrer les ouïes d’entrée d’air spécifiques ci-dessous afin de mesurer la pression dans les ouïes.











Codes des régulateurs de ventilateur ECOFIT :
  • Pression +/-250Pa : SF41068
  • Pression +/-500Pa : SF41064
  • Pression +/-1000Pa : SF41069

Le moteur G9 est conçu pour être alimenté en 230V50/60Hz ou 120V50/60Hz.

Le moteur V8 est conçu pour être alimenté en 200-277V50/60Hz.
